Техническое описание и характеристики токопроводов Isobus MR

Системы токопроводов с твердой (литой) изоляцией используются для передачи токов до 7000 А при рабочих напряжениях от 0,4 кВ до 52,5 кВ, с соблюдением всех действующих требований по защите персонала и оборудования.

Конструкция

Данные проводники производятся из алюминия либо электро-технической меди и
изолируются при помощи RIP-изоляции - с её помощью токопроводящая шина оказывается надёжно защищена.

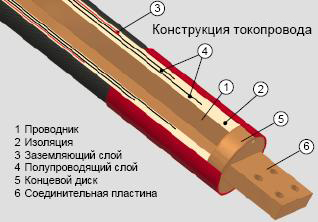

конструкция токопровода

RIP-isolation один из самых надёжных видов изоляции токопроводников. Основным компонентом такой изоляции является крепированная бумага, наносимая в несколько слоёв на шину. Затем токопровод посекционно помещается в специальную камеру для высушивания и компаундной заливки, осуществляющихся в вакууме. Стоит отметить, что в данном виде изоляции присутствуют специальные конденсаторные проводящие слои, предусмотренные для  снижения уровня частичных разрядов и выравнивания по толщине изоляции потенциала.

После проведения вышеописанных процедур, на основную изоляцию наносится заземляющий слой, состоящий из алюминиевой фольги. Данный слой по всей длине секции армирован медной сеткой.
Затем вся конструкция помещается в специальную термоусаживающуюся трубку, спроектированную для реализации защиты от различных внешних воздействий. При условии наружного применения токопровода, каждая фаза закрывается трубой из металла, что в свою очередь обеспечивает максимальную защиту от влаги и пыли.

Токопроводы ISOBUS производятся по уникальной технологии, позволяющей изготовить секции абсолютно любой формы и углами изгиба.
