Пофазноизолированные токопроводы с литой изоляцией

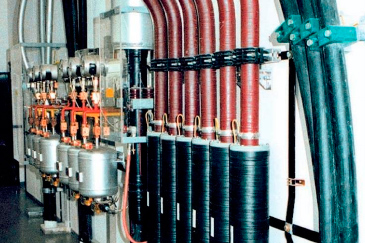

токопроводы с литой изоляцией 35 кВ использование

Пофазноизолированные токопроводы с литой изоляцией 35 кВ, 10 кВ и 52 кВ SIS являются современным решением для создания электрических соединений, как в системах трехфазного переменного тока, так и в системах постоянного тока. Имеют широкое применение на многих объектах энергетики и промышленных предприятиях:

  • Электрическое соединение силового оборудования (в т.ч. элегазового): трансформаторов, реакторов, ячеек КРУ и КРУЭ;
  • Использование в генераторных цепях;
  • Применение в цепях собственных нужд энергетического объекта;
  • Распределение электроэнергии в промышленных предприятиях и зданиях.

Достоинства пофазноизолированных токопроводов с литой изоляцией:

  1. Современное решение для соединения оборудования;
  2. Надежность и безопасность;
  3. Компактность и малые радиусы изгиба;
  4. Низкая вероятность возникновения короткого замыкания;
  5. Подключение к любому типу оборудования;
  6. Высокая степень защиты: до IP68;
  7. Высокая стойкость к токам кз;
  8. Низкий уровень частичных разрядов;
  9. Высокая заводская готовность;
  10. Отсутствие необходимости в обслуживании;
  11. Испытания каждого элемента на заводе-изготовителе.

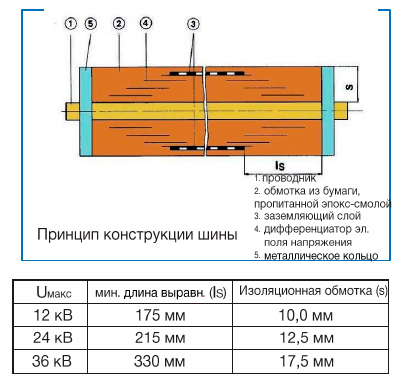

Конструкция токопровода с литой изоляцией

конструкция токопроводов с литой изоляцией 10 кВ, 35 кВМатериал проводников – электротехническая медь (Cu) или алюминий (Al). Защита токопроводящей шины осуществляется по технологии RIP-изоляции. На токопроводящую шину наносятся слои крепированой бумаги. Секции токопровода помещают в вакуумную камеру для сушки и заливки компаундом. Для выравнивания потенциала по толщине изоляции и снижения уровня частичных разрядов предусмотрены проводящие конденсаторные слои.

Поверх основной изоляции по всей длине секции наносится заземляющий слой. При наружном применении каждая фаза токопровода помещается в металлический защитный кожух, что обеспечивает полную защиту от влаги и механических повреждений. Технология производства токопроводов ISOBUS MR позволяет изготовить секции сложной геометрической формы с различными радиусами изгиба в соответствии с требованиями заказчика.

Трасса пофазноизолированного токопровода 35 кВ

соединение секции пофазноизолированного токопровода 35 кВ

Пофазноизолированный токопровод SIS является оборудованием высокой заводской готовности. Поставляется отдельными секциями длиной не более 10 метров. Монтаж осуществляется на объекте.

Сборка секций осуществляется болтовыми соединениями. Места соединений закрываются специальными герметичными муфтами. Для компенсации температурных расширений, вибраций каждое соединение выполняется с применением шинного компенсатора.



Элементы крепления токопроводов с литой изоляцией SIS для напряжения 10 кВ, 35 кВ, 52 кВ.

В объем поставки токопровода 35 кВ ISOBUS MR включены системы крепления секций токопровода к строительным конструкциям. Места установки креплений рассчитываются инженерами завода с учетом величины токов короткого замыкания и возможных механических нагрузок. Система креплений представляет из себя алюминиевый профиль, полимерные хомуты, болтовые соединения. Крепления рассчитаны на установку токопровода не далее чем 1,5 метра от строительных конструкций.



Техническая спецификация токопровода 10 кВ и токопровода 35 кВ марки SIS для внутреннего размещения

Внутреннее исполнение

12 кВ/ 17,5 кВ

24 кВ

36 кВ

Ток (A)







Материал прово-дника

Сечение прово-дника

D1, мм

Сечение прово-дника

D2, мм

Вес,

кг/м



Сечение прово-дника

D1, мм

Сечение прово-дника

D2, мм

Вес,

кг/м



Сечение прово-дника

D1, мм

Сечение прово-дника

D2, мм

Вес,

кг/м



1250

Cu

32

52

9

32

57

10

32

67

12

Al

38

58

6

40

65

7

40

75

10

1600

Cu

38

58

11

40

65

15

40

75

17

Al

50

70

9

50

75

10

50

85

13

2000

Cu

50/10

70

15

55/10

75

18

55/10

90

21

Al

60

80

13

60

85

14

65

100

18

2500

Cu

65/10

85

20

65/10

90

21

70/10

105

26

Al

70

90

15

75

100

19

80/15

115

19

3150

Cu

80/10

100

25

85/10

110

29

90/10

125

34

Al

90/20

110

18

100/15

125

20

105/15

140

25

4000

Cu

105/10

125

34

105/10

130

36

115/10

150

44

Al

120/15

140

21

125/15

150

25

130/15

165

31

5000

Cu

120/15

140

52

120/15

145

55

130/15

165

65

Al

150/15

170

27

160/15

185

32

160/20

195

44

6000

Cu

140/15

160

62

145/15

170

67

155/15

190

79

7000

Cu

165/15

185

74

170/15

195

80

190/20

225

119

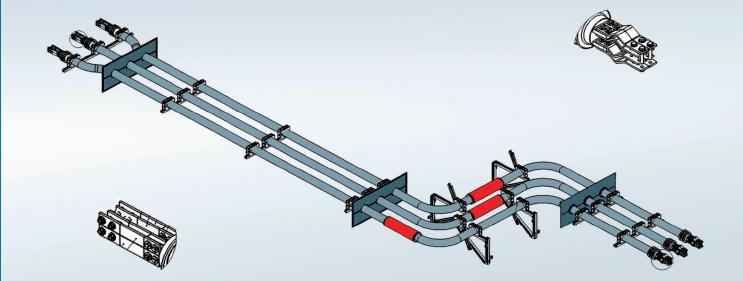

токопровод с литой изоляцией Ritz

Техническая спецификация пофазноизолированного токопровода с литой изоляцией SIS для наружного размещения

Наружнее исполнение

12 кВ

24 кВ

36 кВ

Ток, А

Материал прово-дника

Сечение прово-дника

D1, мм

Сечение прово-дника

D2, мм

Вес,

кг/м



Сечение прово-дника

D1, мм

Сечение прово-дника

D2, мм

Вес,

кг/м



Сечение прово-дника

D1, мм

Сечение прово-дника

D2, мм

Вес,

кг/м



1250

Cu

34

66 - 87

13 - 19

34

66 - 87

13 - 19

34

74 - 87

15 - 19

Al

42

66 - 87

10 - 14

42

66 - 87

10 - 14

42

82 - 87

12 - 14

1600

Cu

42

66 - 87

18 - 24

42

66 - 87

18 - 24

42

82 - 87

22 - 24

Al

50

74 - 87

12 - 14

50

82 - 87

13 - 14

52

92 - 107

16 - 20

2000

Cu

50

74 - 87

22 - 26

50

82 - 87

24 - 26

60/10

99 - 107

27 - 31

Al

65

92 - 107

17 - 21

65

97 - 107

19 - 21

70/15

112 - 132

21 - 29

2500

Cu

70/10

97 - 107

25 - 29

70/10

102 - 107

27 - 29

75/10

117 - 132

34 - 38

Al

85/15

112 - 132

21 - 28

85/15

117 - 132

21 - 28

85/15

127 - 132

26 - 30

3150

Cu

90/10

117 - 132

34 - 40

90/10

122 - 132

36 - 40

90/10

132 - 147

40 - 45

Al

100/15

127 - 132

23 - 27

100/20

127 - 147

28 - 36

100/20

142 - 147

33 - 36

4000

Cu

115/10

142 - 147

42 - 49

115/10

147 - 158

46 - 52

120/10

162 - 168

53 - 58

Al

125/15

152 - 158

29 - 35

130/15

157 - 168

33 - 38

130/20

172 - 183

43 - 47

5000

Cu

130/15

157 - 168

64 - 68

140/15

172 - 183

74 - 80

140/15

182 - 188

78 - 85

Al

150/20

177 - 183

43 - 47

150/20

177 - 188

43 - 50

160/20

202 - 208

57 - 62

6000

Cu

155/15

182 - 188

77 - 84

165/15

197 - 208

86 - 91

175/15

217 - 233

99 - 108

7000

Cu

175/15

202 - 208

88 - 99

195/20

227 - 233

125 - 136

210/20

252 - 258

144 - 158

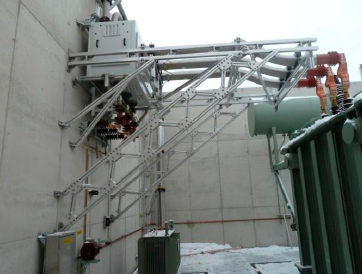

пример использования токопроводов SIS  пример использование токопровода с литой изоляцией SIS

Радиусы изгиба секции токопроводов 35 кВ

Материал проводника

Сечение проводника, мм

Минимальный радиус изгиба, мм

Круглое сечение





AlMgSi 0,5

30-33

150

Cu

30-33

200

AlMgSi 0,5

40

200

Cu

40

200

AlMgSi 0,5

50

250 ± 20

Cu

50

200

AlMgSi 0,5

75

250 ± 20

Cu

75

250 ± 20

Труба





AlMgSi 0,5

Cu



50/12



300

AlMgSi 0,5

Cu



70/10



300

AlMgSi 0,5

Cu



90/10



350

AlMgSi 0,5

Cu



110/10



450

AlMgSi 0,5 Cu



120/10



600

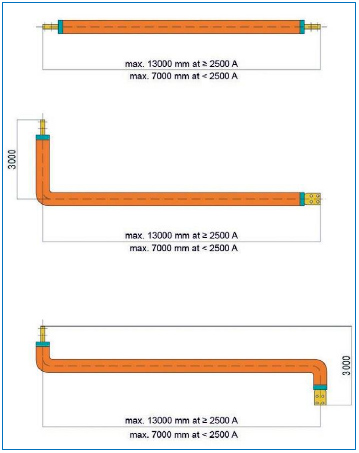

Примеры стандартных секций токопровода 10 кВ, 35 кВ, 52 кВ.

примеры стандартных секций токопровода 10 кВ, 35 кВтокопроводы 35 кв на заказ

Секции токопровода 35 кВ

  1. По завершении проектирования трассы токопровода осуществляется подготовка к производству.
  2. Трасса токопровода разбивается на конструктивные элементы: секции, соединительные муфты, шинные компенсаторы, узлы подключения к оборудованию.
  3. Конфигурация каждой секции разрабатывается с учетом производственных особенностей, удобства транспортировки и монтажа.

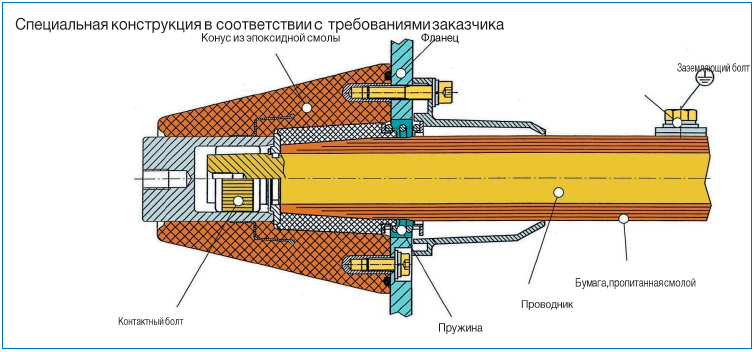

специальная конструкция соединения токопровода

Соединительные муфты токопроводов 10 кВ

Секции токопровода соединяются болтовыми соединениями.
Места соединений закрываются герметичными муфтами.

Муфта со слоем RIP-изоляции

С конденсаторными слоями по толщине изоляции.

Размер

Максимальный ток, А

Напряжение, кВ





Диаметр,

Ø D



Длина,

L



1



3200 (Al)

3650 (Cu)

12

195

880

24

205

960

36

220

1120



2



5100 (Al)

6000 (Cu)

12

265

1010

24

270

1090

36

285

1250

При соединении необходимо обеспечить возможность смещения муфты на 2/3 ее длинны.

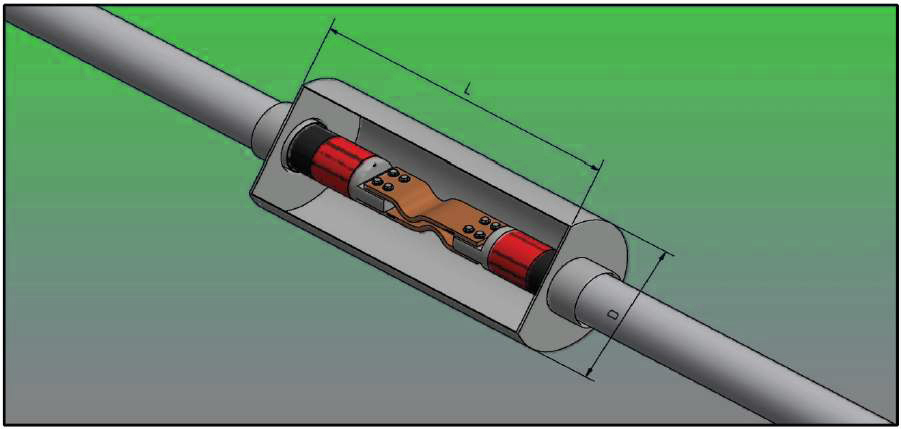

Соединительная муфта с воздушной изоляцией для токопроводов 10 кВ

соединительная Муфта с воздушной изоляцией

Для защиты соединений секций токопроводов напряжением 10 кВ (вплоть до 12 кВ) могут применяться муфты с воздушной изоляцией.



 Напряжение 12 кВ

Ток, А



Материал проводника

Сечение проводника,

Ø D1

Наружное сечение,

Ø D2

Наружное сечение,

Ø D2



Ø D



L



L

1250

Cu

32 - 34

52

66 - 87





350





800





1.000

Al

38 - 42

58

66 - 87

1600

Cu

38 - 42

58

66 - 87

Al

50

70

74 - 87

2000

Cu

50

70

74 - 87



370



800



1.000

Al

60 - 65

80

92 - 107

2500

Cu

65 - 70

85

97 - 107



390



800



1.000

Al

70 - 85

90

112 - 132

3150

Cu

80 - 90

100

117 - 132





410





800





1.000

Al

90 - 100

110

127 - 132

4000

Cu

105 - 115

125

142 - 147

Al

120 - 125

140

152 - 158





470





800





1.000

5000

Cu

120 - 130

140

157 - 168

Al

150

170

177 - 183

Дополнительная комплектация токопроводов с литой изоляцией.

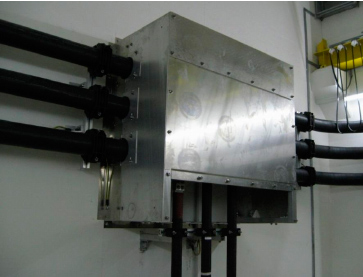

Защитные боксы

Защитные боксы для токопроводов с литой изоляцией

Для защиты узлов подключения токопроводов с литой изоляцией возможна установка специальных боксов. Боксы могут быть установлены на любой тип оборудования: трансформаторы, генераторы, ячейки КРУ (КРУЭ).

Т-образные муфты

При необходимости выполнения отпаек от трассы токопровода 35 кВ (вплоть до 40,5 кВ) могут быть установлены специальные Т-образные муфты, обеспечивающие защиту и герметичность контактных соединений.

  • Первый тип: защитная Т-образная муфта с RIP-изоляцией. Применяется на напряжения до 40,5 кВ.

  • Второй тип: защитный бокс для выполнения Т - отпаек с воздушной изоляцией токопровода 10 кВ (вплоть до 12 кВ).

Аналог муфты с воздушной изоляцией

Муфта с воздушной изоляцией

В ряде случаев для уменьшения габаритов трасс токопроводов возможно применение защитного короба с соединение секций под прямым углом.


Комплектность поставки токопровода

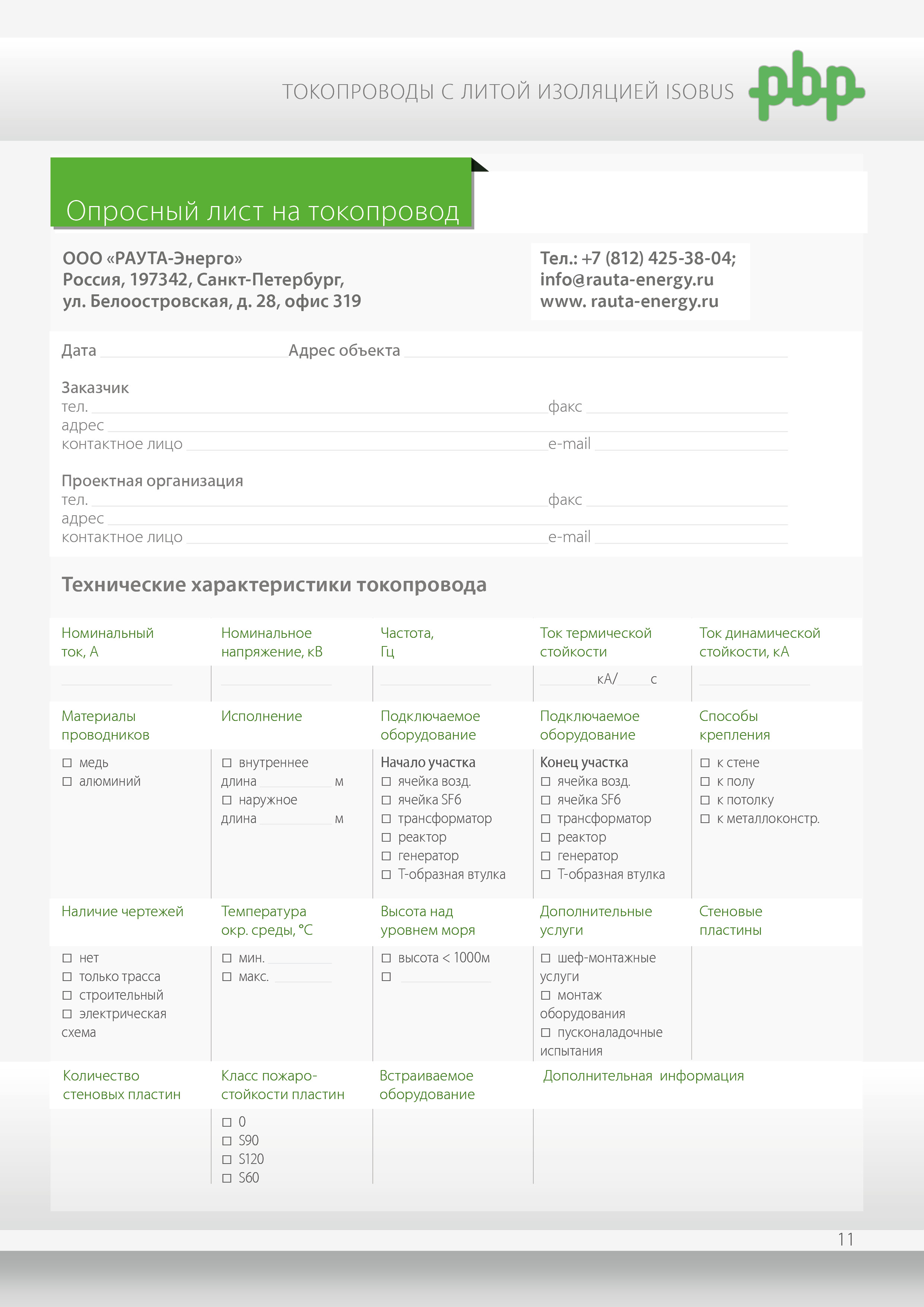

Для разработки технического решения мы просим Вас внимательно изучить и заполнить опросный лист.

В комплект поставки пофазноизолированного токопровода с литой изоляцией SIS входят:

  1. Секции токопровода;
  2. Соединительные муфты;
  3. Шинные компенсаторы;
  4. Алюминиевый профиль для крепления токопровода с литой изоляцией к строительным конструкциям (не более 1,5 метров от токопровода);
  5. Заводская упаковка;
  6. Документация на русском языке;
  7. Протоколы проведения испытаний каждой секции на заводе-изготовителе.

Дополнительно могут быть включены:

  1. защитные боксы;
  2. измерительные трансформаторы;
  3. устройства защиты от перенапряжений.

Гарантия качества токопроводов с литой изоляцией.

Токопровод с литой изоляцией SIS — надёжное, безопасное и не требующее обслуживания соединение электрического оборудования. Каждая секция токопровода проходит испытания на заводе-изготовителе. Токопроводы соответствуют российским и европейским стандартам и имеют протоколы испытаний международных лабораторий. Срок службы токопровода не менее 40 лет.

Безопасность токопроводов SIS

  • Токопровод при эксплуатации безопасен, благодаря конструкции изоляции и заземлению элементов каждой секции.
  • Не выделяет токсичных газов при горении, литая изоляция токопровода SIS не поддерживает горение.
  • Возможность эксплуатации в сложных климатических условиях и условиях высокой влажности.
  • При наружном применении токопровод заключен в металлическую трубу, защищающую от внешних воздействий и механических повреждений.
  • Не требует обслуживания.
