Монитор (сигнализатор) плотности элегаза

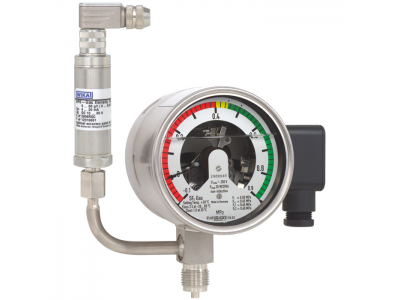

PIC PR 233 52 100TA de de 49046.jpg
Производитель: WIKAWIKA

Выбранные документы

Технические характеристики

  • Объединяют индикацию и сигнализацию в одном приборе.
  • До 3-х электроконтактов фиксированных лазерной сваркой для высокой надежности
  • Биметаллическая температурная компенсация
  • Точность сигнал. ± 1% от шкалы при +20°C ± 2,5% при -20….+60°C ± 4,0% при -50….-20°C
  • Герметичный корпус, утечка ≤ 1·10-8 mbar·l/s
  • Поставляются в корпусах с номин. Размером 100mm или 63mm

Особенности

Модифицированный манометр с трубкой Бурдона с датчиком плотности элегаза, присоединенным снаружи корпуса

  • Индикатор плотности с сигналыми контактами
  • Удаленное считывание показаний плотности (выходной сигнал 4 … 20 мА, 2-проводная линия), диапазон измерений 0 ... 10 г/литр до 0 ... 80 г/литр
  • Высокие характеристики по электромагнитной совместимости, CE маркировка
  • Герметичный корпус, отсутствие влияния колебаний атмосферного давления и географической высоты объекта

Описание

Модель 233.52.100 TA представляет собой датчик плотности, присоединенный к пневматическому штуцеру сбоку монитора плотности газа. Датчик работает как стандартный датчик плотности модели GD-10, однако данное комбинированное устройство позволяет обоим приборам получать значения плотности через одно присоединение к резервуару. Датчик WIKA модели GD-10 L (с разъемом типа L) показан на рисунке ниже, также может использоваться модель GD-10 C (с присоединенным кабелем) или модель GD-10 F (в прочном полевом корпусе).

Датчик плотности имеет электронную температурную компенсацию в соответствии с нелинейной характеристикой элегаза SF6 и использует вириальное уравнение состояния. Это позволяет получить наибольшую точность и наилучшую температурную компенсацию, поскольку элегаз SF6 является газом, поведение которого описывается уравнениями состояния реального газа. Только датчик плотности способен это учесть.

Датчик плотности измеряет давление и температуру элегаза SF6, находящегося в резервуаре.

Электронная система оценки (микропроцессор), основываясь на этих двух переменных, определяет текущее значение плотности газа. Изменения давления, вызванные колебаниями температуры, динамически компенсируются и не влияют на выходной сигнал.

Датчик плотности газа выдает пропорциональный стандартизованный сигнал 4 ... 20 мА (2-проводная схема) и выполняет измерения в диапазоне от 0 ... 10 г/л до 0 ... 80 г/л.

Благодаря хорошей долговременной стабильности датчика плотности газа повторная калибровка нуля не требуется. Герметичный измерительный элемент гарантирует отсутствие утечек в течение длительного времени. Сварная конструкция предотвращает утечки и обеспечивает независимость от колебаний атмосферного давления и перепада высот над уровнем моря.

Датчик по электромагнитным свойствам прошел испытания на соответствие стандартам с IEC 61000-4-2 по IEC 61000-4-6 и гарантирует безопасное получение сигнала, что особенно важно для условий, имеющихся в высоковольтных переключателях.
