Воздушный силовой автоматический выключатель AH-серия

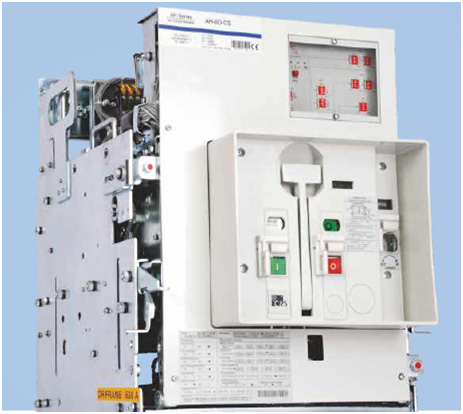

AH-серия автоматических выключателей отличается 4 типоразмерами и отключающей способностью до 100 кА. Давайте рассмотрим особенности данных приборов подробнее.

  • 4 типоразмера на токи от 630 до 6300 А.
  • 3-, 4-полюсные,фиксированного и выкатного исполнения.
  • Отключающая способность до 100 кА.
  • Время отключения менее 30 мс (с учетом гашения дуги 10мс).
  • Высокая механическая и электрическая стойкость.
  • Применение расцепителей на микропроцессорной базе:

автоматический выключатель

  • IT- стандартное исполнение (рис.1);
  • Micro-pro–многофункциональное устройство с RS 485 и ступенчатой блокировкой (рис. 2).
{gallery}/circuit_breaker/2_ah/ah-1.jpg{/gallery} {gallery}/circuit_breaker/2_ah/ah-2.jpg{/gallery}
Рис.1. Микропроцессорный
расцепитель µIT-100.
Рис.2. Микропроцессорный
расцепитель Micro-Pro 5.1.



Функции устройства Micro-Pro 5.1:

  • Защита от перегрузки
  • Защита от КЗ
  • МТЗ без выдержки времени.
  • Защита от замыканий на землю.
  • Защита нейтрали.
  • Зонная селективность.
  • Амперметр.
  • Связь: порт RS483, протокол Modbus.
  • Жидкокристаллический дисплей и LED лампочки сигнализации.
  • Тепловая память.
  • Возможность использования с токопроводами.



Рис.3. Коммуникационный модуль для устройств Micro-Pro 4.1/5.1.



Функции модуля.

При подключении модуля к устройству защиты и компьютеру возможно:

  • Считывание настроек Micro-Pro.
  • Изменение настроек Micro-Pro через компьютер.
  • Запись данных о последних 16 событиях, а именно
    • Вид повреждения.
    • В какой фазе произошло повреждение.
    • В какой момент произошло повреждение.
    • Значение тока КЗ.
  • Запись значений токов в нормальном режиме.







Таблица 1. Технические характеристики автоматических выключателей АН.

Тип

АН-6D

AH-8D

AH-10D

AH-12D

AH-16D

AH-20D

AH-25D

AH-30D

AH-40D

AH-50C

АН-60С

Номинальный ток (А)

630

800

1000

1250

1600

2000

2500

3200

4000

5000

6300

Номинальная предельная отключающая способность/ Пиковое значение (кА) Icu/Icm

415В АС

50/
105

50/
105

55/
121

55/
121

55/
121

60/
132

65/
143

75/
165

100/
200

100/
200

120/
264

Номинальная эксплуатационная отключающая способность/

Пиковое значение (кА) Ics/Icm

415В АС

45/
94,5

45/
94,5

50/
105

50/
105

50/
105

50/
105

50/
105

65/
143

85/
187

85/
187

100/
220

250В DC

40/
40

40/
40

40/
40

40/
40

40/
40

40/
40

40/
40

40/
40

40/
40

40/
40

40/
40

Номинальный кратковременно выдерживаемый ток Icw (кА)

в течение 1 сек. (3сек.)

45
(25)

45
(25)

50
(25)

50
(25)

50
(45)

50
(50)

50
(50)

65
(65)

85
(70)

85
(70)

100
(70)

Полное время отключения/включения (мс)

30/
40

30/
40

30/
40

30/
40

30/
40

30/
40

30/
40

30/
40

30/
40

30/
40

30/
40



Контакты
